3.5.4 Проверка износа накладок диска сцепления

2.5.4. Проверка износа накладок диска сцепления

ОБЩИЕ СВЕДЕНИЯ

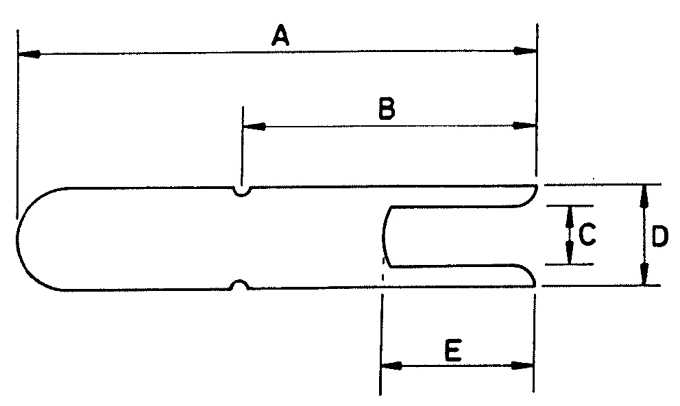

Шаблон для проверки износа накладок диска сцепления
Проверка износа накладок диска сцепления Mercedes-Benz W124 А = 55 мм;
В = 26 мм;
С = 7 мм;
D = 14 мм;
Е = 12 мм

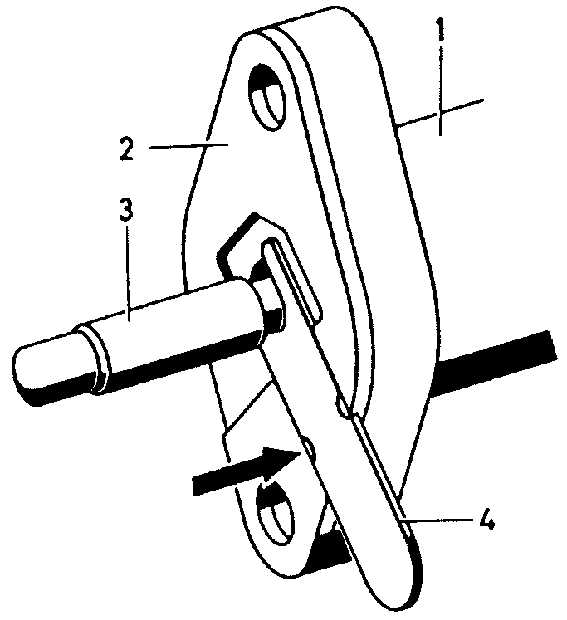

Шаблон удовлетворительного состояния накладок диска сцепления
Проверка износа накладок диска сцепления Mercedes-Benz W124 В этом положении шаблона накладки диска сцепления находятся в удовлетворительном состоянии.

1 – рабочий цилиндр сцепления;
2 – прокладка;
3 – толкатель;
4 – шаблон

Стрелками показаны две метки на шаблоне.

Шаблон предельного износа накладок диска сцепления
Проверка износа накладок диска сцепления Mercedes-Benz W124 Такое положение шаблона указывает, что накладки диска сцепления достигли предельного износа.

Светлая стрелка – толкатель перемещается при наличии износа.

Темная стрелка – метка на шаблоне.


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверка износа накладок диска сцепления производится без снятия диска сцепления с автомобиля.
2. Проверка может быть выполнена с нижней стороны рабочего цилиндра сцепления и требует специального шаблона, который может быть изготовлен из полосы металла (см. рис. Шаблон для проверки износа накладок диска сцепления).
3. Поднимите переднюю часть автомобиля и зафиксируйте на подставках.
4. Вставьте шаблон в паз между выступом рабочего цилиндра сцепления и картером.
5. Переместите шаблон до упора, пока конец шаблона не войдет в контакт с толкателем рабочего цилиндра сцепления.
6. Если две метки на шаблоне не видимы, то накладки диска сцепления находятся в удовлетворительном состоянии. Если две метки на шаблоне видимы, то накладки диска сцепления достигли предельного износа и диск сцепления необходимо заменить (см. рис. Шаблон удовлетворительного состояния накладок диска сцепления, Шаблон предельного износа накладок диска сцепления).
7. Удалите шаблон и опустите автомобиль.
