5.14 Масляный насос

4.14. Масляный насос

Снятие

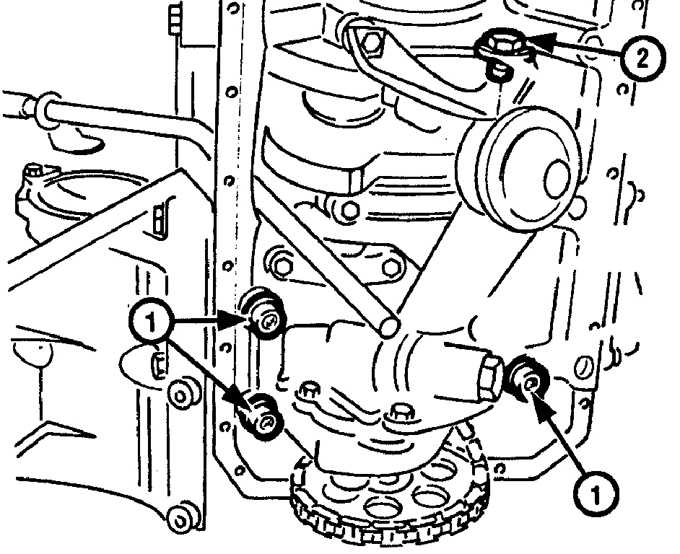

Расположение болтов крепления масляного насоса

1 – болты крепления масляного насоса;

2 – болт крепления маслоприемной трубы к кронштейну

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите масляный поддон.

2. Отвинтите болт крепления звездочки масляного насоса и снимите звездочку вместе с приводной цепью.

3. Отвинтите болт, крепящий кронштейн маслоприемной трубы.

4. Отвинтите три болта крепления масляного насоса и снимите масляный насос с блока цилиндров (см. рис. Расположение болтов крепления масляного насоса).

Проверка

Предохранительный клапан давления масла

1 – пробка;

2 – пружина;

3 – направляющий штифт;

4 – поршень

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отвинтите пробку предохранительного клапана давления. При этом соблюдайте осторожность, так как на пробку давит сильно сжатая пружина (см. рис. Предохранительный клапан давления масла).

2. Извлеките пружину, направляющий штифт и поршень.

3. Очистите детали предохранительного клапана давления масла, проверьте их состояние и при необходимости замените.

4. Сборку предохранительного клапана давления масла производите в последовательности, обратной разборке.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию с учетом следующих моментов. Перед установкой масляного насоса залейте в него чистое моторное масло.

2. Звездочку масляного насоса установите выпуклой стороной к насосу.
